应用范围：
应用于BGA/CSP、插入元件、SOP/QFP、三极管、CHIP元件、底部电扱元件、QFN、功率横块的检测
检测缺焊、未浸润、焊锡量、偏移、异物、桥接、引脚有无等（根据检査对象不同作不同选择)。
产品特点：

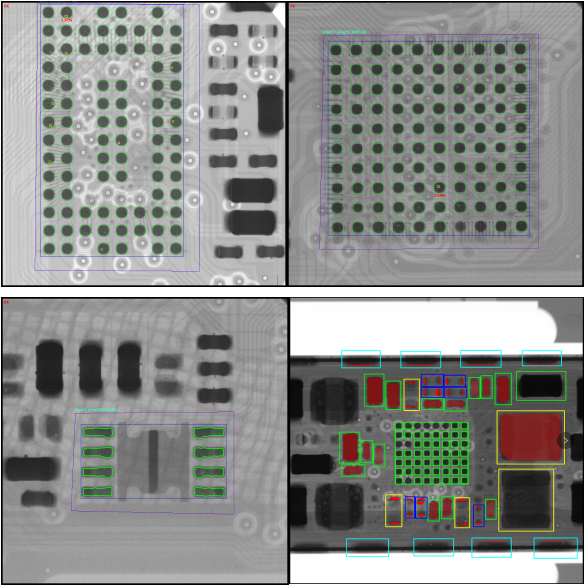

本装置搭载高精密微焦点的 X 射线装置和高解像度的平板探测器，获得高清的 X-Ray 图像， 经过图像处理软件进行对比度，亮度，积分处理，得到高质量，清晰的 2D 图像，通过自动 测量软件检查产品缺陷，计算机自动保存检测结果。良品和不良品区分输出装置外部。ELT 自主研发的检测软件，可以对各种电子元器件进行图像处理，分析，自动计算缺陷。 如：BGA，空洞率，面积，距离等。
| 项目 | 型号 | MFX600LP |
微焦点光管 | 光管类型 | 微米级聚焦，封闭管 |
光管电压 | 90KV | |
光管电流 | 200uA | |
冷却方式 | 风冷 | |
几何放大倍率 | 50X-300X | |
细节分辨能力 | 金线5 micron | |
目标靶材料 | 钨 | |
预热时间 | 标准时间15分钟 | |
平板探测器 | 像素矩阵 | 全分辨率模式:1024×1024 |
有效成像面积 | 157.7mm×157.7mm | |
A/D转换 | 16Bit | |
XRAY检测区域 | 轨道调节 | 50-350mm |
接驳高度 | 900±10mm | |
定位方式 | CNC定位 | |
进出料方式(对接生产线时) | 左进右出 | |
位置原点 | 多个Mark点计算纠正位置 | |
定位系统 | 伺服电机， 精密丝杆高速定位 | |
二维码识别 | 人工扫码（自动扫码选项） |
